Gasdichte peltierkoeler

Peltierkoeler voor het koelen van een gasdichte kast

Onze klant ontwerpt en produceert optische sorteermachines. Door middel van hightech camera- en lasertechnologie worden diverse voedingsmiddelen gesorteerd. De machines worden wereldwijd ingezet.

De behuizing van de technologie is gasdicht. Er bevindt zich stikstof met lichte overdruk (40mBar) in de kast. De warmte die de laser en camera’s ontwikkelen dient echter afgevoerd te worden zodat de componenten binnen de bedrijfstemperatuur blijven. Peltierkoeling op basis van een air-to-air systeem is hiervoor uitermate geschikt. Er dienen wel aanpassingen gedaan te worden om het geheel gasdicht te krijgen:

  • Afdichten van alle schroef- en draaddoorgangen aan de binnenzijde
  • Aangepast isolatiemateriaal
  • Maatwerk ventilatorbeugel aan de warme zijde zodat deze rondom afdicht

Tijdens de prototypefase hebben wij een testkast ontwikkeld om de gasdichtheid te verifiëren. Wij produceren de koelers inmiddels op grote schaal en gebruiken de testkast in onze QC om de gasdichtheid te testen.
Er mag op 40mBar overdruk slechts 5mBar/uur verlies zijn aan gasdruk. Onze QC doet de test bij een druk van 50mBar. Het gemeten drukverlies ligt na productie altijd onder de 2mBar/uur en voldoet daarmee ruim aan de eisen van de klant.

Voor de drukmeting maken wij gebruik van de gaslektester (DGT) van Imbema Denso. Alflex Technologies heeft de DGT ontworpen en produceert deze in opdracht van Imbema Denso.

Wij kijken terug op een goede samenwerking met de klant om de uitdagingen van dit project op te lossen. Bovendien is het leuk om de door ons ontworpen en geproduceerde gaslektester toe te passen. Dit laat zien dat de uiteenlopende disciplines binnen Alflex Technologies goed samenkomen.

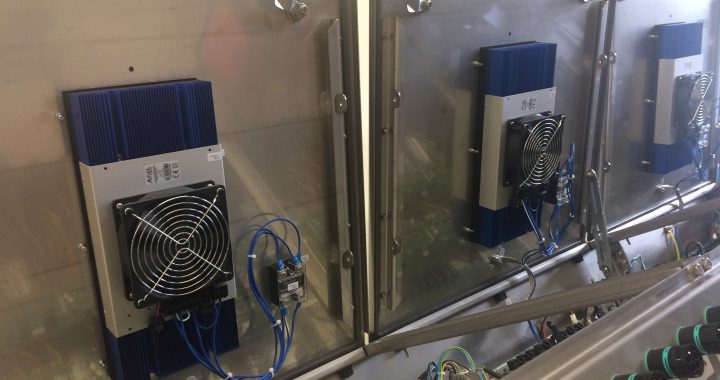

Custom sealed CA-200-AA-24 cooler

Koeling reuzenrad-aansturing

Air-to-Air koeler voor het koelen van besturingskasten

Via Peltierkoeling.nl heeft Vekoma Rides Engineering B.V. ons benaderd namens Dutch Wheels, voor het koelen van hun aansturingskasten van een reuzenrad. Vekoma ontwerpt en produceert diverse attracties waaronder achtbanen en reuzenraden. De attracties staan over de hele wereld in diverse attractieparken en in allerlei verschillende klimaten.

Voor een project in Dubai bleek uit de warmteberekeningen dat de besturingskasten van een reuzenrad te warm worden, indien ze niet gekoeld zouden worden. Conventionele methodes zoals ventilatoren en vloeistofkoelers kwamen niet in aanmerking, omdat de schakelkasten op het draaiende gedeelte van het reuzenrad zitten. Vekoma heeft daarom gekozen voor een onderhoudsvrije koeloplossing op basis van de peltierkoelers van Peltierkoeling.nl.

In verband met de extreme omstandigheden in Dubai en eisen aan het koelvermogen was het gebruik van een standaardkoeler niet toereikend. Daarnaast was een snelle levering vereist. Om deze redenen is er gekozen voor een op maat gemaakte oplossing, zo veel mogelijk gebaseerd op onze standaardkoelers om zo aan de zeer korte levertijd te kunnen voldoen.

Doorgevoerde wijzigingen zijn onder andere:

  • IP68 ventilator aan de warme zijde van de koeler
  • Afdichting van alle schroefgaten en draaddoorgangen voor waterdichte assemblage
  • Corrosiebestendig

Na een succesvolle test zijn de besturingskasten nu klaar voor gebruik in het warme klimaat van Dubai.

Alflex Technologies kijkt terug op een succesvolle samenwerking met Vekoma en wij hopen in het vervolg nog in diverse attracties aanwezig te zijn met onze peltierkoelers.

Organ assist liver assist peltier cooling application

Koeling voor behoud donororganen

Koeling voor behoud donororganen

liver assist

Organ Assist is vanuit het UMC Groningen ontstaan met als doelstelling de ontwikkeling van betrouwbare systemen waarmee de kwaliteit van donororganen over een langere periode van tijd behouden kan blijven. Hierdoor wordt de slagingskans van een orgaantransplantatieprocedure aanzienlijk verhoogd.

Variass Medical Systems heeft enkele systemen in serieproductie genomen. Deze draagbare systemen maken geïsoleerde hypotherme zuurstofrijke doorbloeding van de donororganen mogelijk tijdens transport. Hiermee wordt nog actief metabolisme ondersteund en zal het donororgaan in de best mogelijke conditie arriveren. De brochure van een van de Liver Assist kunt u hier vinden.

Alflex Technologies levert op maat gemaakte liquid to air koelassemblages voor de Organ Assist die de organen op de vereiste temperatuur houden.

liquid to air

NLR chiller using liquid to liquid Peltier cooling

Custom koeler voor het NLR

Custom koeler voor het NLR

chillerVia Peltierkoeling.nl is Alflex Technologies de samenwerking aangegaan met het NLR (Nederlands Lucht- en Ruimtevaartcentrum) voor het ontwikkelen van een thermo-elektrische koeler voor een zeer nauwkeurige chiller. De chiller kan water koelen tot 5°C wat met een snelheid van 70L/min stroomt. De nauwkeurigheid is zeer indrukwekkend: ±0,0005°C.

Het benodigde koelvermogen om dit te realiseren is ongeveer 600W. Om de kosten en productietijd zo laag mogelijk te houden is, waar mogelijk, gebruik gemaakt van de onderdelen van onze standaardmodellen koelers. Het zeer nauwkeurig gefabriceerde liquid deel is aangeleverd door het NLR. Deze is vervolgens tussen 2 van onze koelers gesandwicht. Op deze manier is uiteindelijk een koelvermogen van maximaal 800W gerealiseerd.

De chillers hebben de volgende eigenschappen:

  • Extreem hoge stabiliteit en nauwkeurigheid (±0,0005°C)
  • Nagenoeg trillingvrij
  • Zeer lage geluidsproductie
  • Instelbaar via web-interface
  • Tot 27 externe temperatuursensoren (NTC) aan te sluiten

Wij kijken terug op een zeer fijne samenwerking met het NLR voor dit project en een zeer uitdagend en indrukwekkend project! De datasheet van de chiller is hier te downloaden.
